Kako zaznati zdrs betona? Dejavniki, ki vplivajo na sesedanje betona

Preskus padca betona

Testna oprema

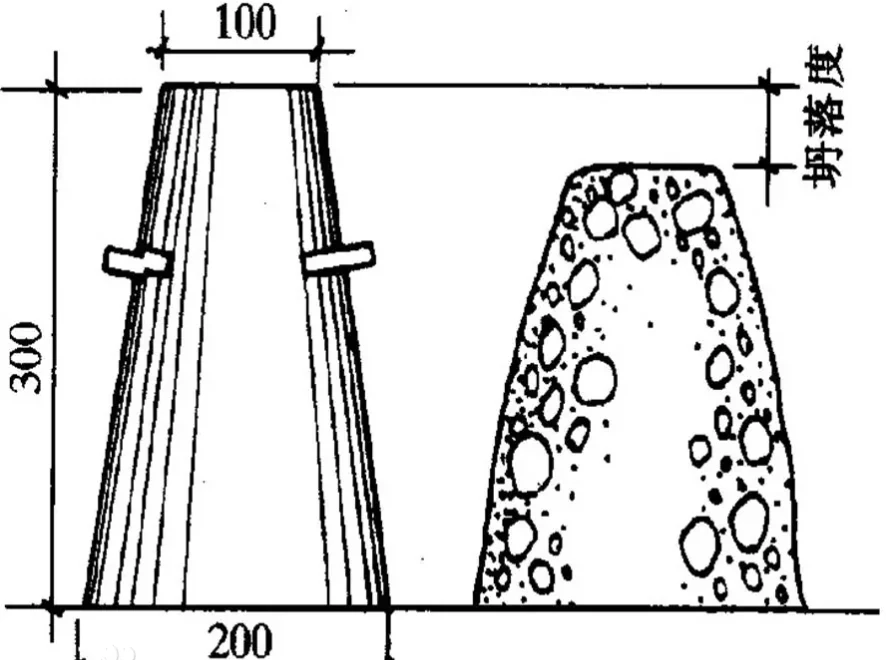

Standardni stožec in nabijalna palica v obliki krogle iz kovine, lopata, ravnilo, gladilka, tehtnica itd.

Testni postopek

(1) Navlažite stožec in drugo orodje ter postavite stožec na togo, nevpojno, vodoravno površino. Stopite na nožne pedale, da bo stožec med polnjenjem v fiksnem položaju.

(2) Betonski vzorec napolnite v stožec v treh plasteh, pri čemer mora biti zbita višina vsakega sloja 1/3 višine stožca. Vsako plast je treba 25-krat potlačiti s palico za nabijanje, spiralno od zunaj proti sredini in enakomerno porazdeliti udarce. Spodnji sloj je treba nabiti do celotne globine, drugi dve plasti pa naj prodreta v površino spodnjega sloja. Zgornja plast betona naj prelije stožec. Če se beton med nabijanjem usede pod rob, ga je treba dopolniti. Po nabijanju zgornjega sloja je treba odvečni beton odstraniti in zgladiti z gladilko.

(3) Po čiščenju odvečnega betona z robov in dna stožca dvignite stožec navpično in enakomerno v 5 do 10 sekundah. Postopek od polnjenja do dviga stožca mora biti neprekinjen in zaključen v 150 sekundah.

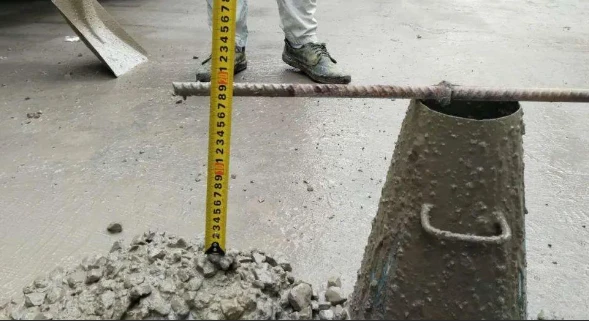

(4) Po dvigu ugreznega stožca izmerite višinsko razliko med vrhom stožca in najvišjo točko betonskega vzorca, ki je ugrezna vrednost betonske mešanice. Če se beton po dvigu stožca zruši ali strga, je treba vzeti nov vzorec za testiranje. Če tudi drugi preskus povzroči zrušitev ali striženje, to kaže na slabo obdelovalnost in to je treba zabeležiti za referenco.

(5) Opazovanje kohezivnosti in zadrževanja vode betona:

Kohezivnost: S palico za nabijanje nežno potrkajte po strani zdrsnjenega betonskega stožca. Če stožec postopoma popusti, to kaže na dobro kohezivnost. Če se stožec zruši, poči ali kaže znake segregacije, to kaže na slabo kohezivnost.

Zadrževanje vode: To se oceni po količini gnojevke, ki izteče iz mešanice. Ko je stožec dvignjen, če velika količina gnojevke pronica iz dna in je agregat izpostavljen zaradi izgube gnojevke, to kaže na slabo zadrževanje vode betonske mešanice. Če z dna priteče malo ali nič gnojevke, to kaže na dobro zadrževanje vode.

Dejavniki, ki vplivajo na zdrs betona

(1) Razvrščanje agregatov v betonu: Razvrstitev agregata v betonu pomembno vpliva na sesedanje. Pri enaki vsebnosti vode je upad betona z drobnim agregatom veliko manjši kot pri grobem agregatu zaradi razlik v stopnjah nanosa vode in cementa na grobe in drobne agregate enake prostornine.

(2) Vsebnost vode v betonu: Spremembe vsebnosti vode očitno vplivajo na upad. Če med mešanjem ne upoštevamo sprememb v vsebnosti vode v pesku, bo to vplivalo na sesedanje betona.

(3) Temperatura cementa: Gradbeno osebje pogosto spregleda temperaturo cementa. Visoka temperatura cementa ne le zviša temperaturo betona, ampak tudi zmanjša sesedanje, saj visokotemperaturni cement absorbira več vode.

(4) Napake pri merjenju lestvice: Natančnost vodne in cementne lestvice pomembno vpliva na upad. Če so odstopanja tehtanja nestabilna, je padec težko nadzorovati.

(5) Količina dodatka: Količina uporabljenega dodatka neposredno vpliva na sesedanje. Da bi dosegli želeni učinek, mora biti količina dodatka med proizvodnjo konstantna.

(6) Dehidracija sadre v cementu: Med mletjem lahko dvig temperature povzroči, da sadra v cementu dehidrira v hemihidratno sadro. Po dodajanju vode cementu se hemihidratna sadra hitro rehidrira, da nastane dihidratna sadra, kar zmanjša pretočnost betona in vpliva na popuščanje.

(7) Združljivost dodatka s cementom: Obstaja težava združljivosti med vrstami dodatkov za beton in vrstami cementa. Slaba združljivost med dodatkom in cementom lahko resno vpliva na sipkost betona, kar vodi do izgube usedline.

(8) Finost mletja cementa: Finost cementa vpliva na standardno konsistenco, potrebno po vodi. Običajno je večja kot je specifična površina cementa, večja je potreba po vodi. Cement, ki vsebuje pucolanske materiale, ima pogosto veliko specifično površino, kar vodi do večje potrebe po vodi in manjšega padca pri enakem vodocementnem razmerju. Nihanja v finosti cementa lahko povzročijo razlike v padcu betona.

(9) Nenormalen čas strjevanja cementa: Med žganjem klinkerja lahko spremembe v vsebnosti nekaterih hitro vezočih mineralov povzročijo nenormalne čase strjevanja (bodisi prehitre ali prepočasne), kar ima za posledico znatna odstopanja v usedanju betona.
